【螺桿式冷水機組結構組成及工作流程解說】螺桿式冷水機組具有四級容量控制系統(100%-75%-50%-25%)，可根據負荷變化自運調節機組啟停。而且該冷水機組結構簡單、體積小、重量輕、易損件少、操作簡單、單機壓比大、對濕壓縮不敏感，因此頗受商場、酒店、工廠、醫院、學校等大型中央空調系統使用，尤其是在負荷不太大的高層建筑中應用，更能顯示出它獨特的優越性。

     一、螺桿式冷水機組結構組成

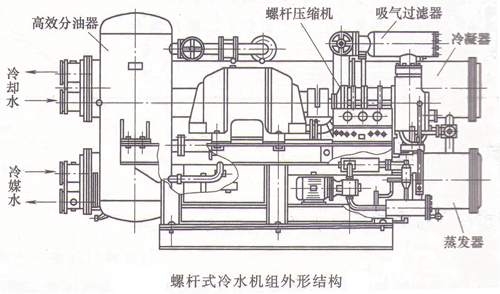

    螺桿式冷水機組通常是由螺桿式制冷壓縮機、冷凝器、蒸發器及其他輔助設備配套組成空調冷水機組或鹽水用成套設備。東躍進牌螺桿式冷水機主要組件是性能優良的螺桿式制冷壓縮機、冷凝器、蒸發器、熱力膨脹閥、油分離器、自控元件和儀表等組成一個完整的制冷系統。DYJ-D系列螺桿式冷水機組外形結構如圖所示：

    二、螺桿式冷水機組工作流程
    螺桿式冷水機組的工作流程除螺桿式壓縮機外，完全同活塞式冷水機組一致。螺桿式冷水機組結構緊湊、運行平穩，能量能無極調節，節能性好，易損件少，目前廣泛應用于辦公樓、賓館、飯店、酒店、商場、影劇院、歌舞廳、學校、醫院等場所，并為之提供7~12℃的空調冷凍水；也可以為機械、化工、醫療、電力、冶金等行業的工藝流程提供2~15℃的工藝冷凍水。

    螺桿式冷水機組的典型工作流程如下圖所示，它由制冷系統和潤滑油系統兩部分組成。
    1、制冷系統的工作流程：
    制冷劑在蒸發器中汽化，所產生的蒸汽經過吸氣過濾器進入壓縮機。制冷劑在壓縮機中被壓縮為高壓氣體，同時潤滑油噴入壓縮機中與制冷劑一起被壓縮，壓縮后潤滑油和制冷劑進入油分離器，其中無油的制冷劑進入冷凝器，在冷凝器中變?yōu)轱柡鸵后w后進入過冷器過冷，變?yōu)檫^冷液體，因后流向節流閥，經過節流降壓降溫后進入蒸發器。

    2、潤滑油的工作流程：
    螺桿式冷水機潤滑油系統由油分離器、油冷卻器、油過濾器、油泵、油壓調節閥、油分配器和四通閥組成，其工作流程為：從油分離器分離出來的潤滑油，為避免油溫過高降低潤滑性，先經過油冷卻器進行冷卻，然后在油泵作用下經過油粗濾器、油精濾器進入油分配器，接著分成兩路進入壓縮機。一路去潤滑軸承并起到冷卻作用，另一路去壓縮機噴射。

    東躍進制冷生產每臺螺桿式冷水機在出廠前都進行100%的性能測試，保障機組的可靠性，并兌現對用戶的承諾——確保制冷量，輸入功率等相關性能參數符合相關標準、樣本與合同要求。機組在出廠前充注制冷劑與潤滑油，方便了機組的安裝，節省了用戶的安裝與調試費用。
